围护结构材料专篇—— 钢模网架内置保温现浇混凝土复合墙

1.产品介绍

钢模网架内置保温现浇混凝土复合墙是在工厂生产钢筋焊接网架保温板，并在保温板两侧覆盖钢板网后，形成包括受力钢筋、保温层、模板的钢模网架部品。施工现场在保温板两侧浇筑混凝土，形成集结构承载、保温、隔声等功能于一体的建筑墙体。该墙体可提高极限承载能力14%以上，保温系统可与建筑同寿命，耐火极限不低于2.5h，空气隔声量50dB以上。

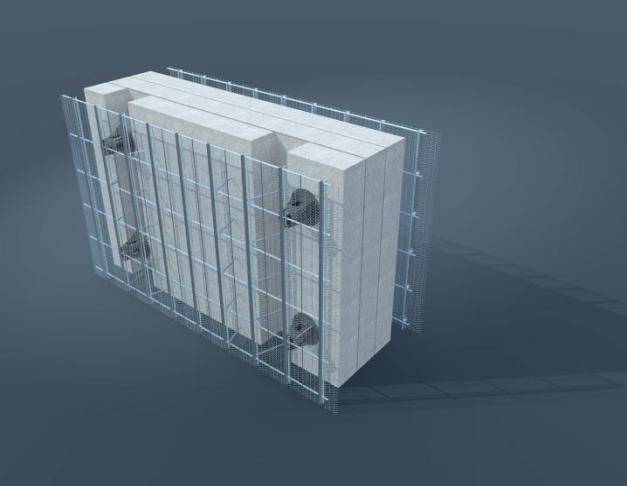

图1-1 钢模网架示意图（标准节能型）

图1-2 钢模网架示意图（超低能耗型）

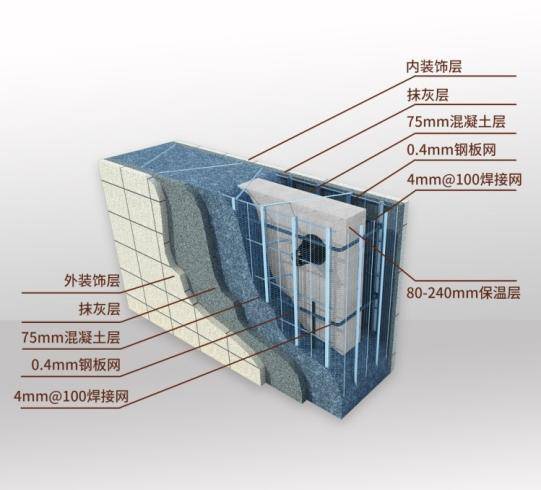

图2 钢模网架内置保温现浇混凝土复合墙构造示意图

2.适用范围与使用要点

适用范围：钢模网架内置保温现浇混凝土复合墙适用于设防烈度为8度及以下地区，建筑层数在3层及以下、建筑高度不大于10m的居住建筑。

使用要点：墙体位置提前预留竖向插筋或植筋，安装完毕后采用成对的方木夹紧，然后用铅丝绑扎牢固。混凝土的粗骨料粒径不宜大于10mm，坍落度不应小于220mm。应对保温层两侧的混凝土同时进行浇筑，并控制两侧高差不大于450mm。混凝土宜采用缓慢推进的方式，同时进行敲击等辅助振捣。

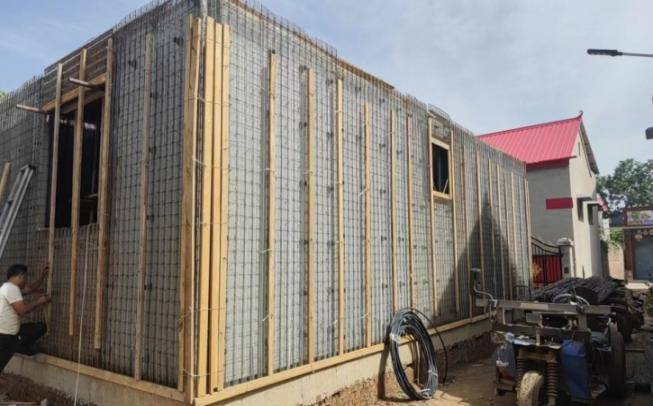

图3 钢模网架加固

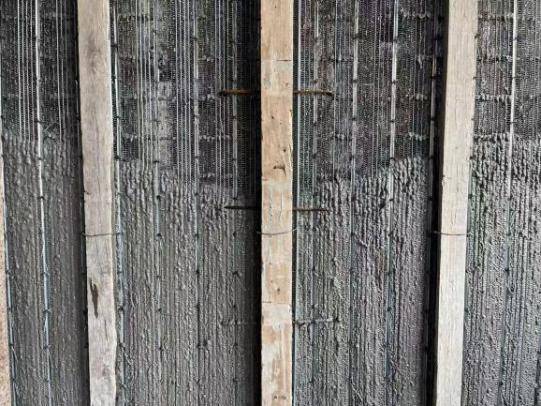

图4 钢模网架浇筑

3.应用情况

河北新农建节能科技有限公司的钢模网架内置保温现浇混凝土复合墙近3年已在河北、河南、山东、山西等地区的共计500余套农村装配式节能民居中应用，建筑面积约15万m2，墙体总用量约25万m2。

典型工程案例：石家庄市辛集市胡合营村民居为单层建筑，层高3.5m，建筑面积145m2。其中基础部分施工工期为10d，主体部分工期6d。该项目采用河北新农建节能科技有限公司的钢模网架内置保温现浇混凝土复合墙，较当地传统砖混结构至少节约工期30d。在抗震能力和节能标准均提高50%的前提下，成本仅增加5%左右。入住后与同体量未做保温措施的砖混房屋相比，冬季节约天然气费用80%左右，约5000元。

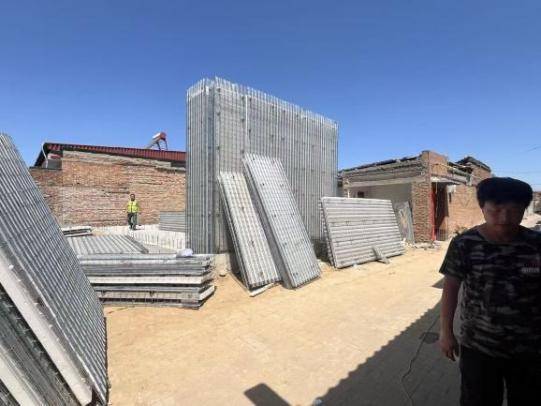

图5-1 辛集民居现场施工

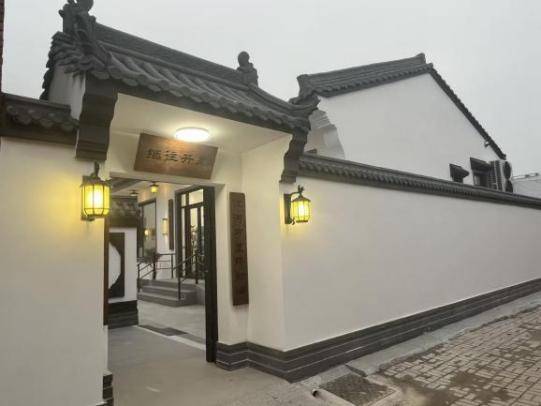

图5-2 辛集民居交付实景

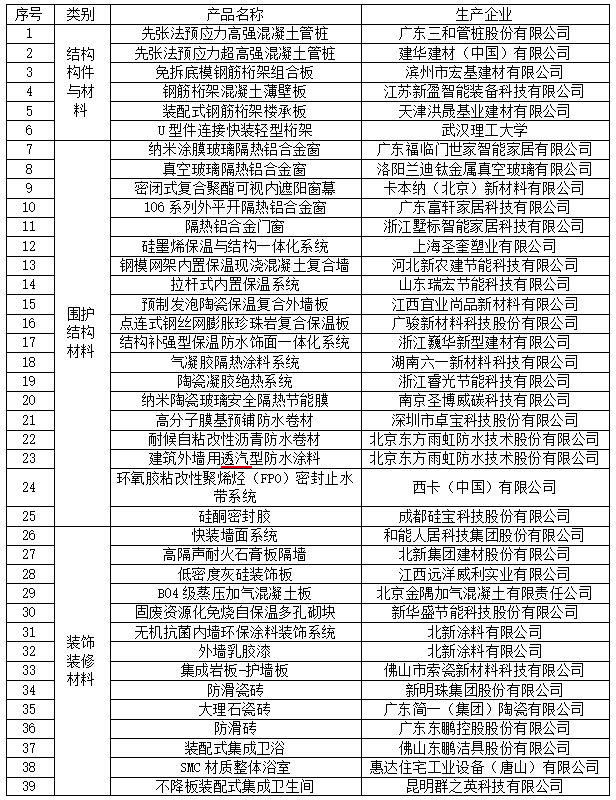

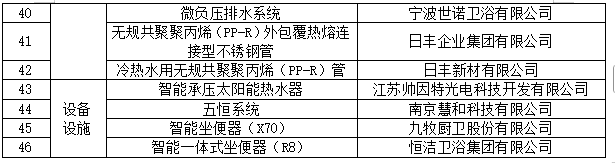

“好房子”建设适用建材产品一览表
